- SG-POL-1502全自動金相磨拋機（多點加壓）
- 介紹: 本機可用于加工制備各種晶體材料、陶瓷材料及金屬材料而設計的新一代產品。該機配有直徑381mm的研磨拋光盤和三個加工工位�？裳心伖庵睆健�110mm或矩形的平面。采用本機及選購的附件，可自動批量生產高質量的平面磨…
一. 產品特點
1. 六個樣品，獨立加壓。
2. PLC獨立控制磨拋盤和樣品盤：轉速、磨拋時間、轉動方向、水閥關閉等全部磨拋參數，并自動保存、方便調用；

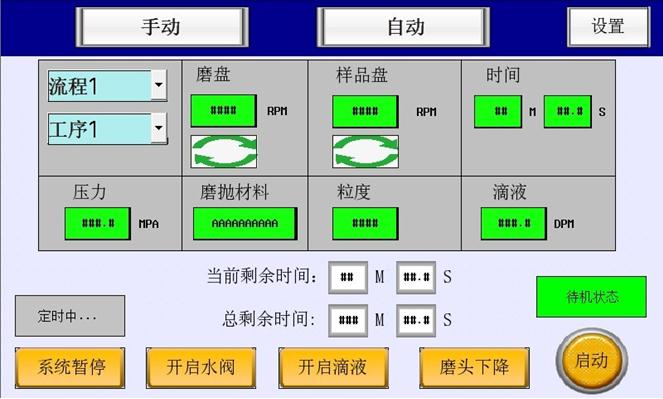

3. 觸摸屏界面：磨拋參數設定方便，狀態顯示直觀，操作簡單；
4.磨拋盤和樣品盤轉動均無級變速，旋轉方向可切換,PLC控制水和磨料滴入器的通斷。
5. 三種工作模式：
1) 全自動模式：根據樣品材料或使用者的習慣，可設置和調用：30套工藝（流程），每套工藝可含10步工序參數（每個工序?qū)τ谀骋徊侥セ驋伖ば蚬ば騾?shù)：磨盤和磨頭轉動速度、磨拋時間……）
2)單工序模式：根據每一步磨拋工序，可設置和調用30種工序參數：磨盤和磨頭轉動速度、磨拋時間、水通斷……
3) 手動模式:對設備的某一功能，單獨進行操作
6. 自帶四通道自動滴液器(選件):
1) 磨拋機主機控制四通道滴液器，滴液品種和速度均由磨拋機下發指令
2) 滴液器三種工作模式：手動、聯機、全自動
3)和拋光機連機，按磨拋機設定的磨拋參數進行滴液；每種模式均可獨立設置： 滴液速度，滴液時間
7.U盤儲存300條工藝，可導入導出；
8. 磨頭電磁自動鎖緊，取代手動磨頭鎖緊扳手，更加方便；
9. 輕松更換磁性防粘盤，就能完成各種試樣的粗、精磨及粗、精拋光等所有工序, 一盤等效于N個盤；
10. 中/英文界面切換
二. 技術參數
|
工位 |
單盤 |
|
工作盤直徑 |
標配φ254mm（ 選配φ230mm、φ203mm）帶有磁性轉換盤系統 |
|
磨盤轉速 |
50-1000轉/分 轉向正反轉可以切換 |
|
樣品盤轉速 |
30-200轉/分 轉向正反轉可以切換 |
|
手動模式 |
可以選擇30組參數，每組參數分別設置和調用 |
|
自動模式 |
30套工藝（流程），每套工藝含10步工序參數（自動從工序1到工序10，每步工序獨立一組參數） |
|
樣品盤 |
標配φ30mm六孔（選配φ20六孔、φ40、φ50mm三孔，其余可定制） |
|
磨頭鎖緊方式 |
電磁自動鎖緊 |
|
工作氣源壓力 |
不低于0.6MPa |
|
電機功率 |
0.75Kw |
|
電源 |
AC220V，50/60Hz，2KW |
|
外形尺寸（長*寬*高） |
760 x 470 x 700 |
|
重量 |
63kg |
三. 標準配置
|
名稱 |
數量 |
名稱 |
數量 |
|
中心加載機構 |
1套 |
磁性盤（254mm） |
2個 |
|
金剛石懸浮研磨拋光液 1微米、6微米200毫升 |
各1瓶 |
防粘盤 |
2個 |
|
180#、600#、1000#帶背膠砂紙254mm(可用250 mm） |
各2張 |
拋光布（帶膠，250mm） 絲絨、帆布 |
各1張 |
|
上、下水配件 |
1套 |
產品使用說明書、產品合格證 |
共1份 |
